Jak odczytać oznaczenia zamka z serii KFV 49 przed wymianą w drzwiach

Wymiana zużytego mechanizmu w stolarce z PVC lub aluminium wymaga precyzyjnej identyfikacji uszkodzonego elementu przed zakupem nowej części. Wyjęcie starej kasety ze skrzydła to zaledwie początek całego procesu naprawczego. Wiele modeli dostępnych na rynku wygląda z zewnątrz niemal identycznie, co regularnie prowadzi do kosztownych pomyłek przy doborze zamiennika. Subtelne różnice tkwią w parametrach technicznych, które pozostają całkowicie niewidoczne bez użycia suwmiarki i prawidłowego odczytania fabrycznych grawerunków. Sam kształt metalowej obudowy nie gwarantuje, że nowy element wpasuje się w wyfrezowane otwory profilu. Prawidłowa interpretacja ciągów znaków pozwala uniknąć uszkodzenia ramy podczas prób siłowego montażu nieodpowiedniej części. Różnice rzędu kilku milimetrów sprawiają, że kaseta klinuje się w otworze lub rygiel nie trafia w przygotowany zaczep ościeżnicy. Znajomość podstawowych wymiarów skraca czas poszukiwań i zapobiega długim przerwom w mechanicznym zabezpieczeniu budynku.

Jak odczytać kluczowe parametry techniczne?

Fabryczne oznaczenia, takie jak 49PZ lub 49PZW, bezpośrednio określają rodzaj obsługi wkładki bębenkowej w głównym mechanizmie zapadkowo-ryglowym. Kluczowym wymiarem pozostaje rozstaw, czyli dokładna odległość pomiędzy osią obrotu klamki a środkiem otworu na wkładkę profilową. W standardowych rozwiązaniach nowoczesnej stolarki odległość ta wynosi zazwyczaj dokładnie 92 milimetry. Kolejnym krytycznym parametrem decydującym o montażu jest dornmas, znany na rynku jako dystans od czoła zamka do osi obrotu wkładki. W zależności od głębokości i specyfiki konkretnego profilu drzwiowego dornmas przyjmuje wartości od 25 do 55 milimetrów. Najczęściej wykorzystywane warianty to 35 milimetrów oraz 45 milimetrów, które bez problemu pasują do większości domowych drzwi wejściowych.

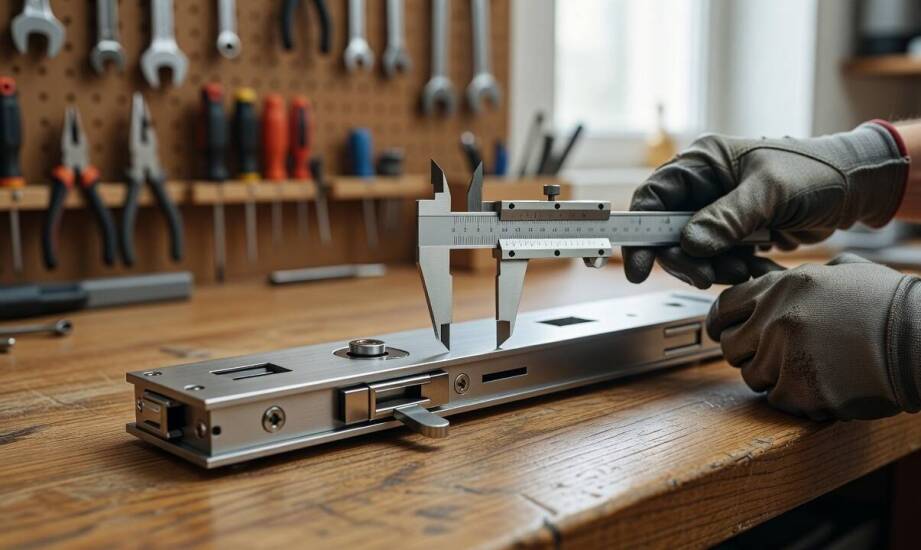

Szerokość blachy czołowej stanowi trzeci element bezwzględnie decydujący o poprawnym dopasowaniu całego okucia. Element ten mierzy zazwyczaj 16, 20 lub 24 milimetry. Uwagę zwraca również kształt samej listwy, która występuje w wersji całkowicie płaskiej lub wyprofilowanej w kształt litery U. Długość elementu czołowego najczęściej osiąga 245 milimetrów. Zignorowanie choćby jednego z tych wymiarów skutkuje brakiem możliwości bezpiecznego przykręcenia szyldu. Wszystkie parametry należy zmierzyć za pomocą precyzyjnych narzędzi przed ostatecznym demontażem skrzydła z zawiasów. Nawet nieznaczne odchylenia sprawią, że trzpień klamki o standardowym przekroju 8 milimetrów zacznie obcierać o metalową konstrukcję.

Czym różni się seria 49 od mocniejszej wersji 49N?

Litera dodana do podstawowego symbolu całkowicie zmienia przeznaczenie okucia, nawet jeśli odległości montażowe idealnie pokrywają się z oryginałem. Standardowy model obsługuje przede wszystkim lżejszą stolarkę z PVC, która jest typowa dla jednorodzinnego budownictwa mieszkaniowego. Wersja oznaczona jako 49N wyróżnia się natomiast solidnie wzmocnioną architekturą wewnętrzną i wykorzystaniem grubszych materiałów. Zastosowanie mechanizmu 49N obejmuje ciężkie drzwi aluminiowe o masie do 200 kilogramów, które pracują w budynkach użyteczności publicznej lub komercyjnych biurowcach. Zwiększona odporność na ścieranie doskonale radzi sobie z intensywnym ruchem pieszym i wielokrotnym ryglowaniem w ciągu dnia.

Montując nowy zamek kfv 49, trzeba zwrócić pilną uwagę na pierwotny kierunek otwierania skrzydła. Większość współczesnych kaset charakteryzuje się architekturą uniwersalną, co znacznie usprawnia proces logistyczny. Zmiana kierunku z prawego na lewy wymaga jedynie odblokowania i obrócenia języka zapadkowego przed przykręceniem blachy do ościeżnicy. Weryfikacja typu skrzydła pozwala jednoznacznie ocenić, czy dany produkt sprawdzi się w ciężkich wejściach głównych czy przesuwnych systemach tarasowych. Opcja szybkiej zamiany strony ułatwia adaptację mechanizmu do niestandardowych profili bez konieczności kupowania odrębnego modelu.

Udana naprawa stolarki opiera się na precyzyjnym dopasowaniu parametrów do istniejącego wyfrezowania, a nie wyłącznie na pobieżnej znajomości samego numeru seryjnego. Dokładny odczyt takich wartości jak dornmas, rozstaw i szerokość blachy czołowej całkowicie eliminuje najczęstsze błędy instalacyjne. Właściwie dobrana obudowa gwarantuje cichą pracę rygla oraz zapobiega przedwczesnemu wycieraniu się wewnętrznych zębatek. Działająca od 1991 roku Hurtownia Art. Metalowych Karolewscy ze Szczecina zajmuje się dystrybucją specjalistycznego asortymentu budowlanego, dostarczając niezbędne okucia do naprawy drzwi. Wymiana uszkodzonego komponentu przebiega bezawaryjnie, gdy nowy produkt wiernie odwzorowuje oryginalną geometrię. Przed ostatecznym zamknięciem zmontowanego skrzydła rygiel wykonuje próbny wysuw na 20 milimetrów, potwierdzając prawidłową kalibrację mechanizmu.
